MPLS (81.응용.1)
[정의] Layer 2레벨 교환기술을 통해 IP패킷을 Label을 이용한 고속의 전송기술
[요소기술] 네트워크 장비 (LER, LSR), 프로토콜 (LSP, LDP, LIB, FEC, LABEL)

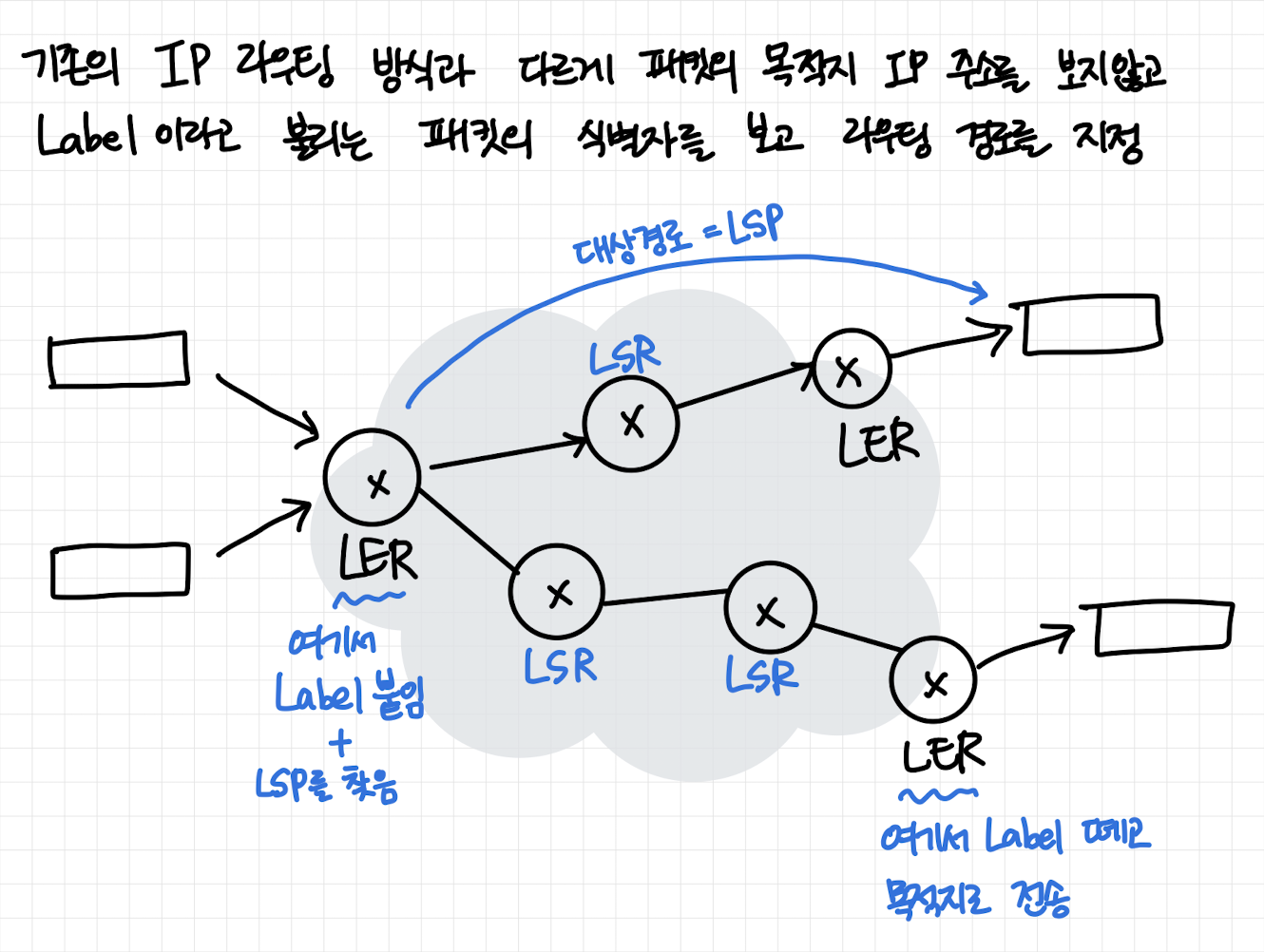

1) 네트워크 장비
- LER : Label Edge Router- Packet 목적지를 분류하여 Label을 붙이는 라우터
- LSR : Label Switch Router- Label을 붙인 패킷이 들어오면 Label스위칭을 통해 패킷 전달
2) 프로토콜
- LSP (Label Switched Paths) : FEC에 속한 패킷이 전달되는 경로
- LDP (Label Distribution Protocol) : 이웃 LSR에게 레이블과 전송 경로를 알려주는 과정
- LIB (Label Information Base) : LSR에서 LDP에 의해 생성·전달된 레이블 바인딩 정보를 저장하고 있는 데이터베이스
- FEC (Forwarding Equivalence Class) : 동일한 방식으로 포워딩되는 IP패킷들의 그룹으로 목적지는 서로 다르나, MPLS망 내에서 공통의 경로로 매핑 되는 패킷들의 집합
- LABEL : 동일한 FEC 스트림을 식별(지정)해주는 식별자
3. 기존 IP 라우팅과 MPLS 비교
- IP 라우팅 : Hop by Hop Forwarding, Longest Prefix Matching
- MPLS : 1 Routing lookup*, Short Exact Matching (짧고 고정된 길이의 레이블을 인덱스로하는 방식)
*기존 네트워크에서 각 스위치는 IP 라우팅 룩업을 수행하고 라우팅 테이블을 기반으로 넥스 홉을 결정한 다음, 해당 넥스홉으로 패킷을 전달합니다.
MPLS 경우 오직 첫 번째 디바이스만 라우팅 룩업을 진행하며, 넥스 홉을 찾는 대신 대상에 대한 경로와 함께 최종 목적지를 찾게 됩니다. 따라서 IP 패킷을 목적지까지 전송하기 위해 필요한 IP 헤더 처리 과정이 모든 홉에서 수행될 필요 없이 MPLS 망에 진입하는 시점에서 한번만 수행됩니다.
